제품

융합형 전파 측정 / 방향탐지 수신기
융합형 전파 측정/방향탐지 수신기
융합형 전파 측정/방향탐지 수신기
AMD720

모델명 : AMD720

주파수 범위 : 9kHz - 7.5GHz

순시 대역폭 : 50MHz (초당 15GHz 이상의 고속/정밀측정 가능)

유지보수 용이한 VME Card-type 형식

디지털무전기 음성복조 및 WCDMA, LTE 기지국 신호 분석 기능

중점관리 주파수(항공·해상 등)에 마스킹 기법을 도입하여 혼신감시

전파교란, 혼신발생, 불법주파수 및 전파품질 위반 등 이벤트 발생 시 실시간 알람기능 제공

미약신호 센싱 기술 및 누적스펙트럼 측정 기능

데이터 연계, 타 시스템 간 연계 등

광대역 전파 방향탐지 수신기
광대역 전파 방향탐지 수신기
광대역 전파 방향탐지 수신기
MD6672

모델명 : MD6672

주파수 범위 : 20MHz - 6GHz

순시 대역폭 : 25MHz

광대역 운용 가능하며 채널간격 조정 및 스캔가능

빠른 스캔속도 보유 및 특정 주파수 스캔 가능

ITU-R권고안 준수방침에 의거한 측정 방법 사용

방출 탐지 발견 및 높은 정확도의 방위측정 수행

휴대형 수신기
휴대형 수신기
휴대형 수신기
OPR601

모델명 : OPR601

주파수 범위 : 20MHz ~ 6GHz

순시 대역폭 : 100MHz

사용시간 : 3.5시간(25°c)

컴팩트 디자인 및 휴대성이 뛰어난 전파 감시 장비(1.6kg max)

광대역 신호 전파측정 및 방향탐지 기능 수행

Signal Time Tagging

HF 수신기
HF 수신기
HF 수신기
A6561-S

모델명 : A6561-S

주파수 범위 :  9kHz ~ 32MHz

최대 동시 측정 대역폭: 10MHz

복조 모드 : AM, FM, CW, LSB, USB

Direct Sampling 디지털 수신기

광대역 스펙트럼 및 저 왜곡 음성 복조

연결 및 호환성이 우수한 LAN 인터페이스

19'' Rackmount Chassis
19'' Rackmount Chassis
19'' Rackmount Chassis
WHFDF-TRN4

모델명 : WHFDF-TRN4

사이즈(mm) : 480(W) x 355(H) x 500(D)

무게 : 15.0kg

전원 : Input - 85 ~ 264VAC / Output - 12 ~ 60VDC

옵션 및 악세사리

   - 마더보드: 주문 제작(최대 슬롯 수 : 21슬롯, VPX)

   - 후면 인터페이스 : 주문 제작(랜/광아답터/USB 등 사용 가능)

   - 함체부 전면 판넬 : 주문 제작 (Acryl/ Aluminum)

   - 카드부 전면 판넬 : 주문 제작 (Acryl/ Aluminum)

   - 전원부 카드(PSU) : 주문 제작 (5V/12V)

준고정형 전파 측정 수신기
준고정형 전파 측정 수신기
준고정형 전파 측정 수신기
SFMS

모델명 : SFMS

주파수 범위 : 20MHz - 6GHz

순시 대역폭 : 25MHz

LAN Interface 원격 감시 및 운용 가능

Stand-alone 형태의 Compact 디자인(15kg max)

고정식 지능형 전파관리시스템의 사각지역 해소

새로운 전파이용 서비스에 대한 능동적인 대처 가능

VTS 방향탐지 시스템(VHF-DF 시스템)
OVDFS

모델명 : OVDFS

주파수 범위 :  152MHz~162MHz

방향탐지 안테나 채널 선택(9ch to 2ch)

순시 대역폭 :  10MHz

방향탐지기(VHF-DF)시스템은 VHF 대역(152MHz~162MHz)으로 통신하는 선박과 교신 시,

교신 상대의 방향을 관제 화면에 표시하여 상대 선박의 위치 탐지가 가능함

HF 전파 측정 안테나
AD-9K030M

모델명 : AD-9K030M

주파수 범위 : 9kHz - 30MHz

안테나 형식 : 무지향 능동 로드(모노폴)

대기 방전을 통한 과전압으로부터 보호기능 보유

뛰어난 Wideband 특성을 지닌 초소형 안테나(로드길이 1m)

V/UHF 전파 측정 안테나
AD-20M8G

모델명 : AD-20M8G

주파수 범위 : 20MHz - 8GHz

안테나 형식 : 무지향 다이폴

외부환경에 적합한 견고함 레이돔 적용 (IP67)

모드(Passive/Active) 선택운영으로 광범위한 수신전력에 대한 선형성 강화

방향탐지 안테나
ADDF-8G4B

모델명 : ADDF-8G4B

주파수 범위 : 20MHz - 8GHz

배열 : 4단 5배열

안테나 형식 : 무지향 다이폴

전파 손실율은 낮고 견고한 재질의 레이돔적용으로 내부 소자 보호

내부 부도체 재질을 적용하여 전파 간섭 최소화

WDC
WDC (Wideband converter)

모델명 : WDC (Wideband converter)

주파수 하향변환 : 9kHz - 6GHz

대역폭 :  최대 20MHz.


운용 모드 : Bypass, LNA, low distortion

Self-test 기능

YIG 오실레이터 Oscillator/ -110dBc/Hz@ 5GHz

VME 인터페이스

HF 대역 멀티커플러 RF모듈
HF 대역 멀티커플러 RF모듈
HF 대역 멀티커플러 RF모듈
 OP-HF-RFM

모델명 : OP-HF-RFM

 주파수 범위 : 2MHz ~ 30MHz

 출력 위상 오차 : ±2°

 잡음지수 : 8dB 이하

안테나 신호 저잡음 고선형 증폭 및 분기

과입력 보호 기능 및 상태 표시 수행

방향탐지 성능을 위한 채널별 위상 편차 최소화

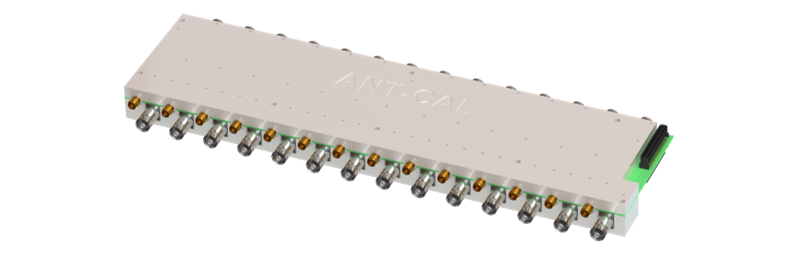

HF 대역 보정신호 선택기
HF 대역 보정신호 선택기
HF 대역 보정신호 선택기
OP-HF-CSW

모델명 : OP-HF-CSW

주파수 범위 : 9kHz ~ 30MHz

채널 수 : 14채널

Isolation : 50dB

전원 사양 : 5V/350mA

14채널 안테나 및 보정 신호 선택 기능

채널 간 균일한 진폭 및 위상 특성

HF 대역 송수신 선택기
HF 대역 송수신 선택기
HF 대역 송수신 선택기
OP-HF-TRSW

모델명 : OP-HF-TRSW

주파수 범위 : 9kHz ~ 30MHz

채널 수 : 14채널

Isolation : 50dB

전원 사양 : 5V/650mA

송신 안테나 및 수신 안테나 선택 기능

채널 간 균일한 진폭 및 위상 특성

Agile down
converter module
Agile down converter module

모델명 : Agile down converter module

주파수 하향변환 : 20MHz - 500MHz

대역폭 : 최대 60MHz (20MHz x 3)

운용 모드 : Bypass, LNA, low distortion

Self-test 기능

Fast lock time (50μsec max.)

VME 인터페이스

컴팩트한 디자인 : VME 1 Slot

Outdoor cooling rack
AD-R102

모델명 : AD-R102


HeightUnitWidthDepth
2200427001200
1100
1000
900
200037
180032
160028
150023

19” 표준 설계로 모든 장비와 호환성을 유지

물과 먼지로 부터 SYSTEM을 완벽하게 보호

랙의 외부는 옥외형 분체도장 처리

Standard rack
AD-R103

모델명 : AD-R103


HeightUnitWidthDepth
2200457001200
900
750
200040
180036
160031
150027

19” 표준 설계로 모든 장비와 호환성을 유지

수신판용 점검장비
수신처리판용 JIG

모델명 : OP-RPJIG

동축케이블 주파수 범위 : 00MHz ~ 10GHz

기준신호 입력 주파수 : 10MHz

기준신호 입력 레벨 : 5dBm±2dB

CCA 스크레치 방지를 위한 연성 플라스틱 레일 적용

실제 장치와 유사한 하부 Air Flow 구조

소모 전력 및 노이즈에 최적화된 전원 공급 장치

시험 편의성을 위한 AC전원 공급

방탐용 점검장비
방탐수신판용 JIG

모델명 : OP-DFJIG

동축케이블 주파수 범위 : 00MHz ~ 10GHz

기준신호 입력 주파수 : 10MHz

기준신호 입력 레벨 : 5dBm±2dB

CCA 스크레치 방지를 위한 연성 플라스틱 레일 적용

실제 장치와 유사한 하부 Air Flow 구조

소모 전력 및 노이즈에 최적화된 전원 공급 장치

시험 편의성을 위한 AC전원 공급

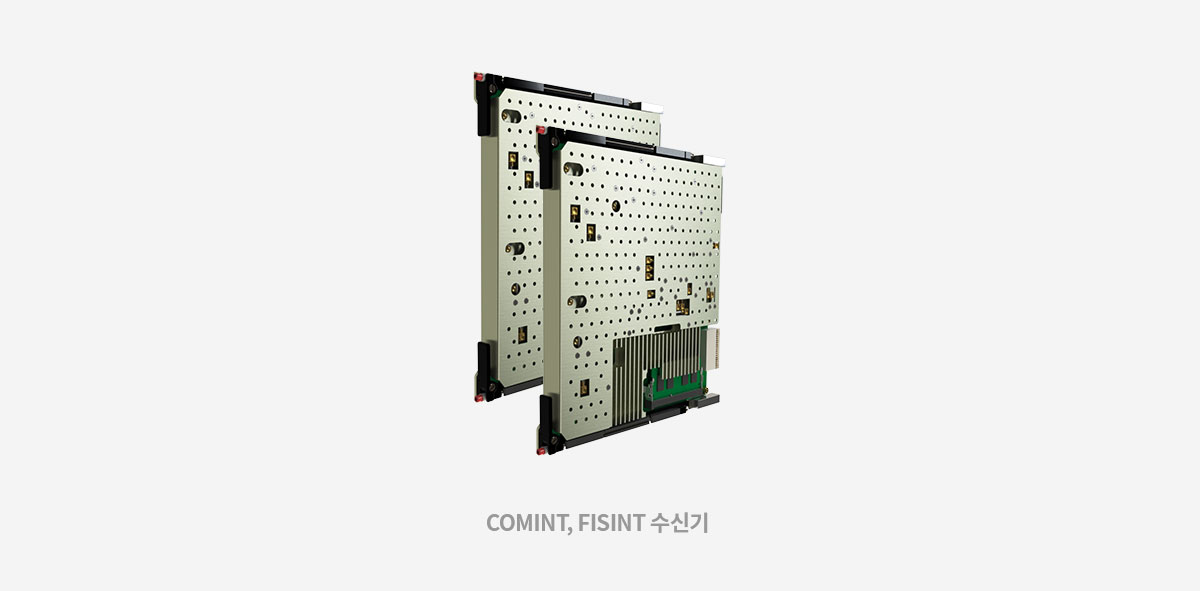

COMINT용 수신처리판
스펙트럼 수신처리판

모델명 : OP-COM-SRP

주파수 범위 : 00MHz ~ 0GHz

최대 순시 대역폭 : 5MHz (30MHz option)


각 대역별 12EA 전단부 필터 구성

50μs 이하 고속 동조 속도 제공

항공기 탑재를 위한 환경조건 충족 (MIL-STD-810)

자체 점검을 위한 BIT 제공

COMINT용 수신처리판
협대역 수신처리판

모델명 : OP-COM-NBRP

주파수 범위 : 00MHz ~ 0GHz

최대 순시 대역폭 : 5MHz (30MHz option)


각 대역별 12EA 전단부 필터 구성

50μs 이하 고속 동조 속도 제공

항공기 탑재를 위한 환경조건 충족 (MIL-STD-810)

자체 점검을 위한 BIT 제공


최신 소프트웨어 기능
COMINT용 수신처리판

전파 방향탐지&연계방탐
