CMS SOLUTION

통합배선반

네트워크회선 자동절체 기반 통합배선반관리시스템

네트워크회선 자동절체 기반 통합배선반관리시스템

지능화 및 자동화를 통해 광/UTP 패치판넬에 신기술을 탑재하고 있으며 네트워크회선 자동매핑 기반 운영의 경제성, 효율성, 보안성,
편의성, 안정성을 제공합니다.

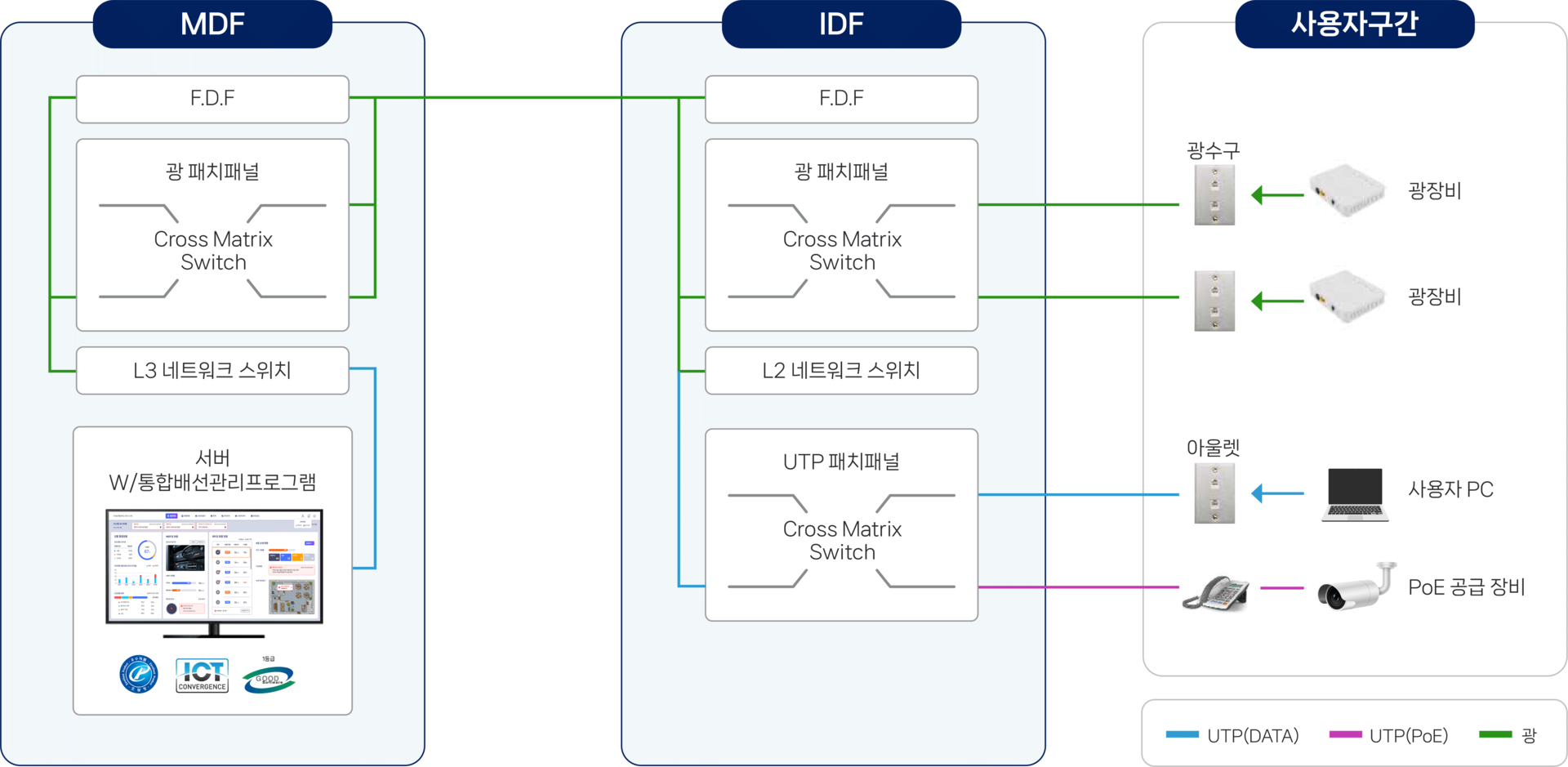

시스템 구성
핵심기술

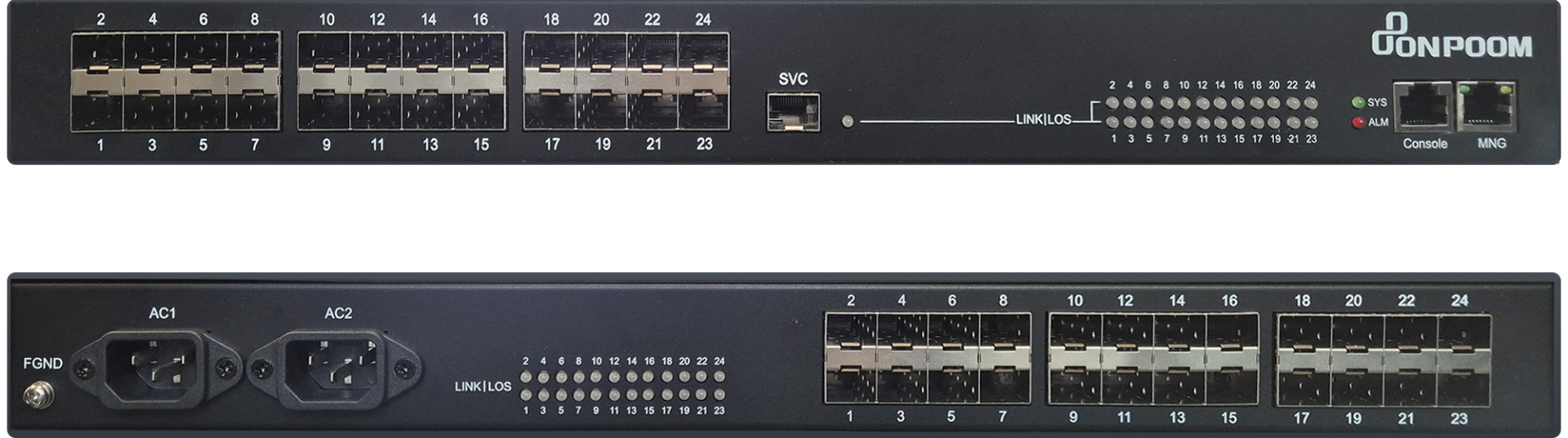

광 패치판넬 제품

- 실시간 광케이블 선로감시 및 LED로 상태표시 (연결속도, 연결상태, 장애현황 표시)

- AC220V 듀얼 파워 지원(전원이중화)

- 패치판넬별 IP 설정기능으로 원격 장비상태 및 선번관리 기능 지원

   (장비 이상/정상, 포트 사용 유무)

- SFP 1.25G(싱글, 멀티모드 모두 지원)

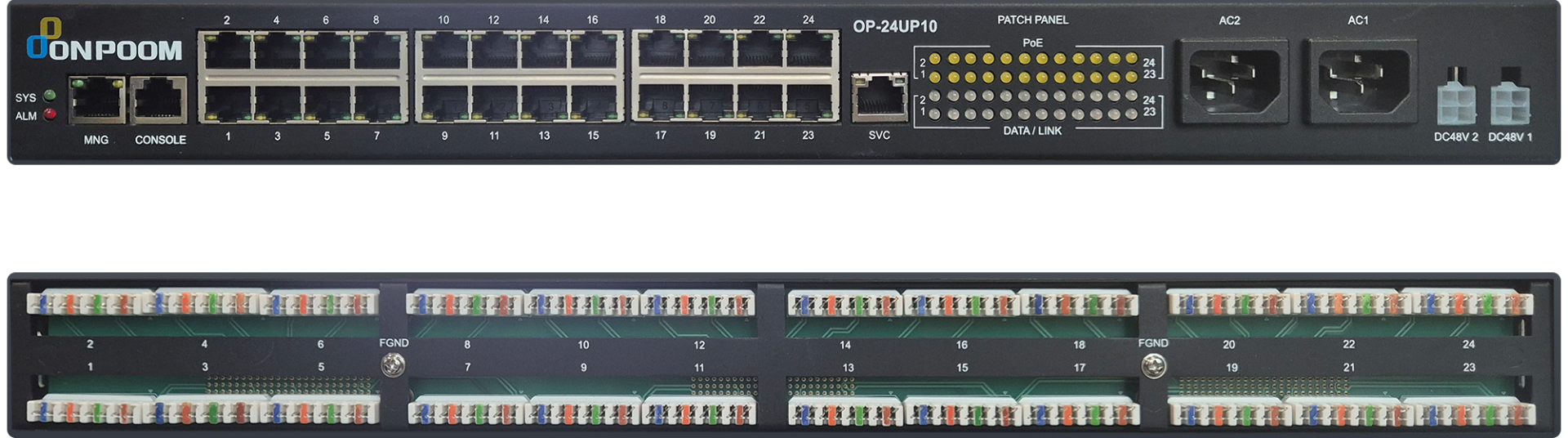

UTP 패치판넬 제품

- 실시간 UTP 선로감시 및 LED로 상태표시(연결상태, 장애현황, PoE사용 현황)

- CAT6A 지원, 10/100/1000 Base-T 지원

- 포트별 PoE (Dc 15w 전원공급) 지원 (IPT전화기, CCTV 별도의 PoE 스위치 없이 전원공급)

- 패치판넬별 IP 설정기능으로 원격 장비상태 및 선번관리 기능지원

  (장비 이상/정상, 포트 사용 유무)


관리시스템
보유 특허

- 제10-2508222호 능동적 광분배가 가능한 데이터 배선반 시스템

- 제10-2585840호 능동적 패치패널 및 이를 이용한 통합 데이터 배선반 시스템

제품 특장점

- 패치판넬에 연결된 포트와 사용자위치를 1:1 매칭하여 연결상태 실시간

  현황 표출

- 포트별 실시용자 현황파악이 가능(운영 및 자산관리에 용이)


- 패치판넬 상세설정 기능을 통해 지능형 선번관리 및 감시, 제어가 가능

  (사용자이름, 사용포트, 사용위치, 포트 사용유무, 인터넷망/행정망 등 망구분 관리)

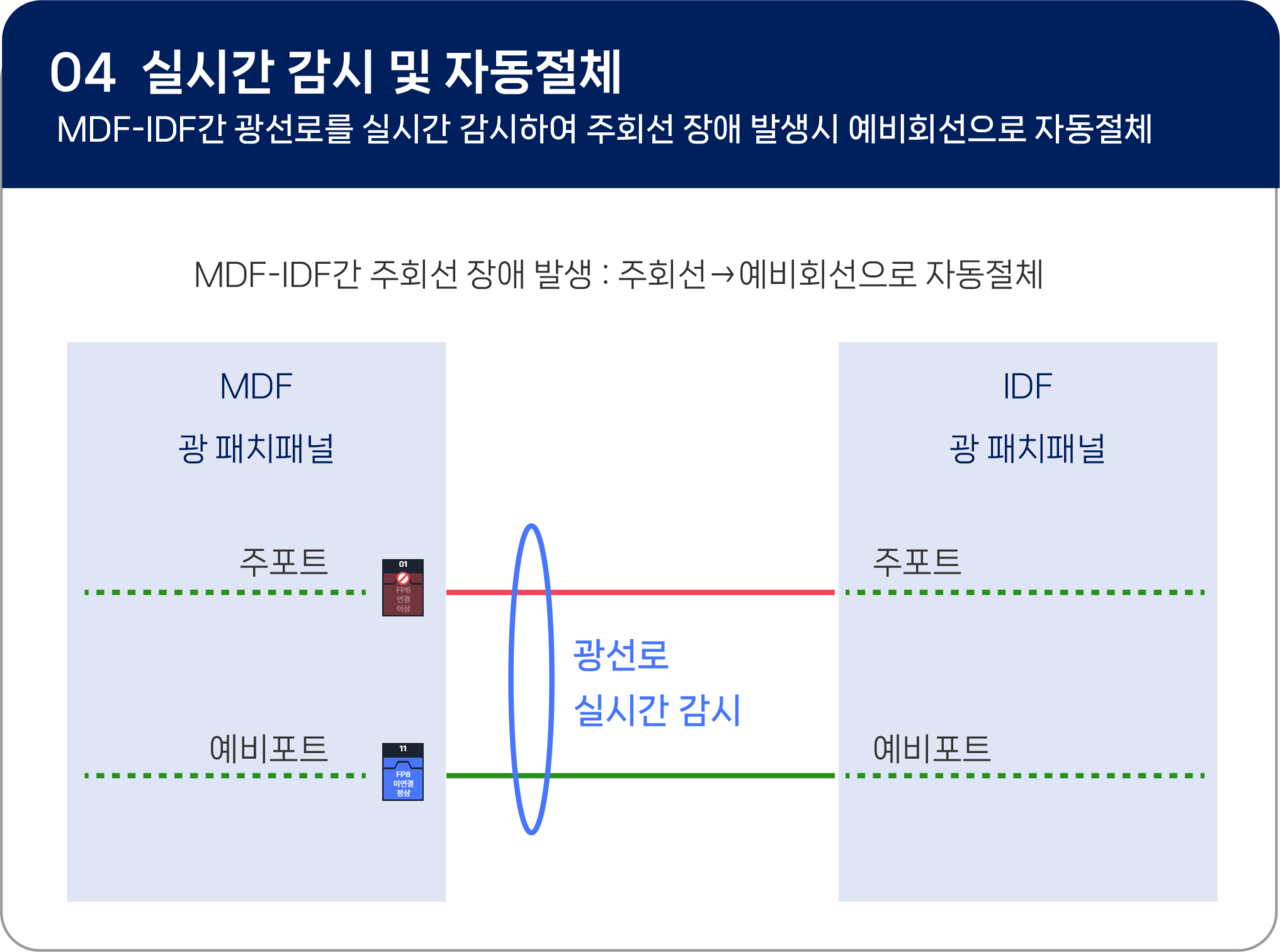

- 2코어의 광패치를 연결하여 주, 예비회선으로 등록하여 주회선에 링크가 끊어짐을 감지하면 연결되어 있던 예비 회선으로 자동 링크 연결

- 주 회선 장애복구 완료 시 예비회선에 있던 링크연결이 끊어지고 주회선으로 자동 링크 연결

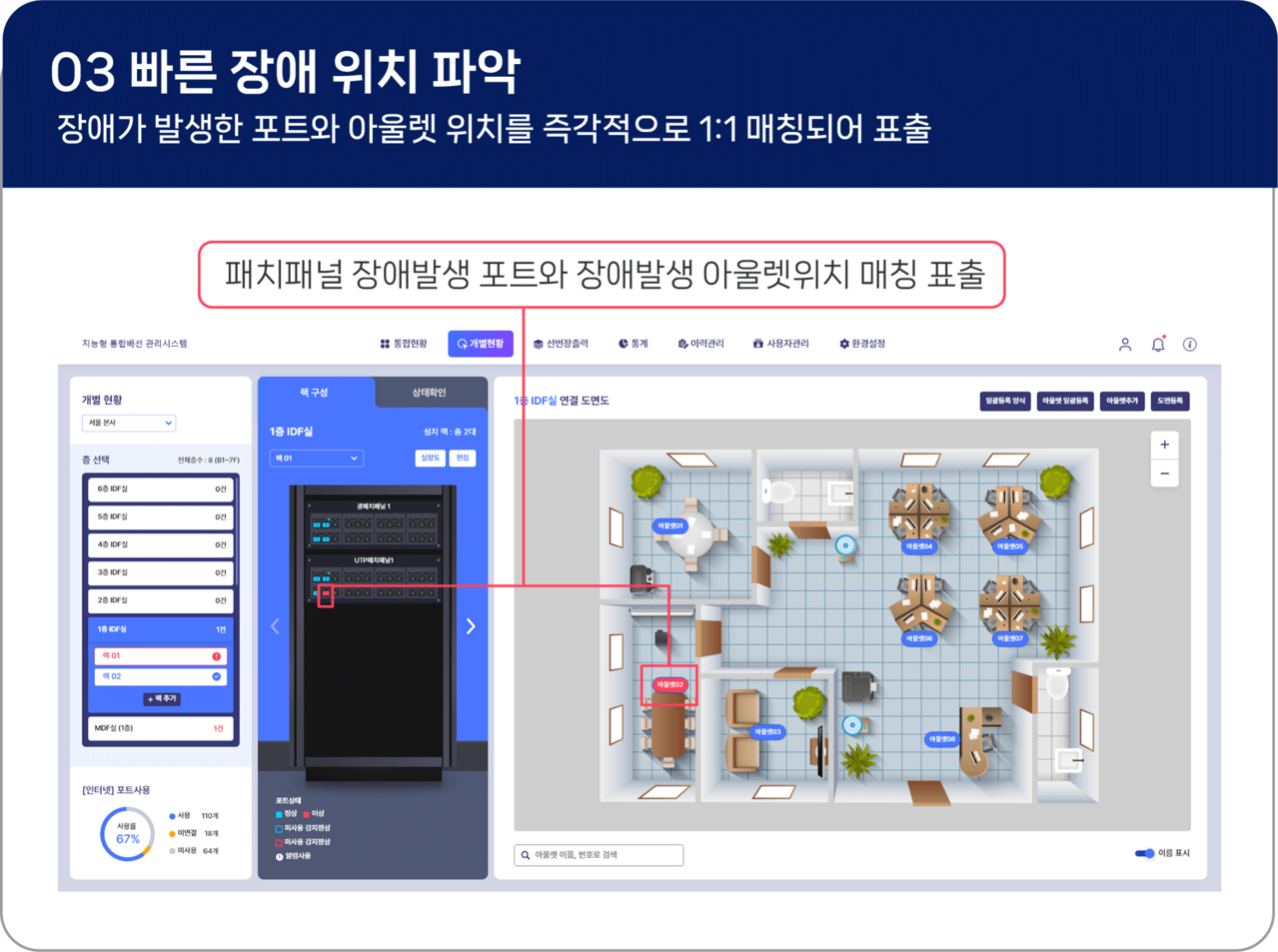

- 루프감시 기능을 통해 아울렛 포트와 연결된 패치판넬의 미사용포트감시/단선감시/단선위치 정보를 제공

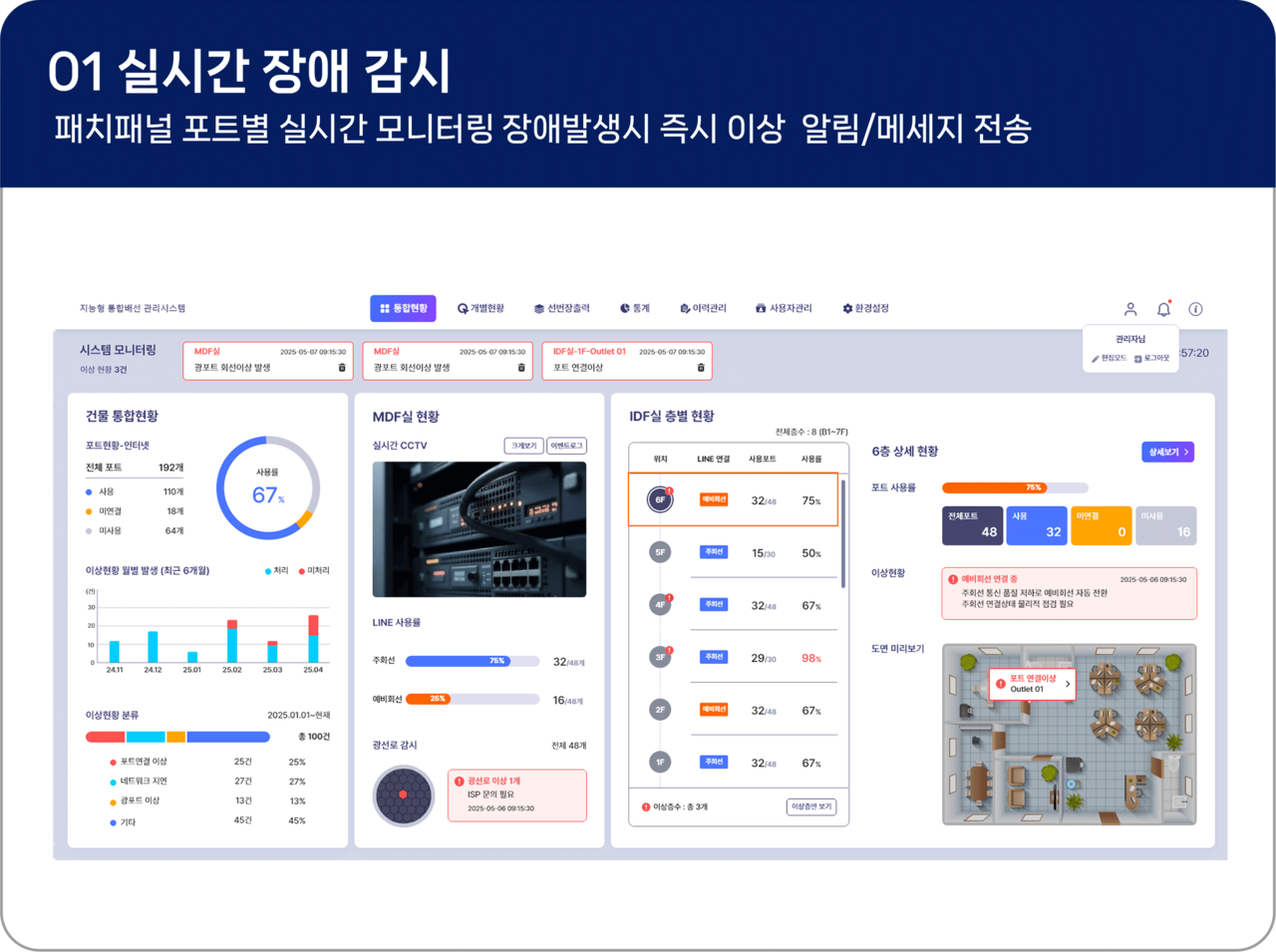

- 건물내의 총 회선 사용량 및 여유회선 모니터링

- 망별 회선 사용량 표시[인터넷망, 행정망, IPT망, CCTV망] 총 4종류 망을 모니터링

- 건물 자체 사용회선에 대한 장애현황 모니터링

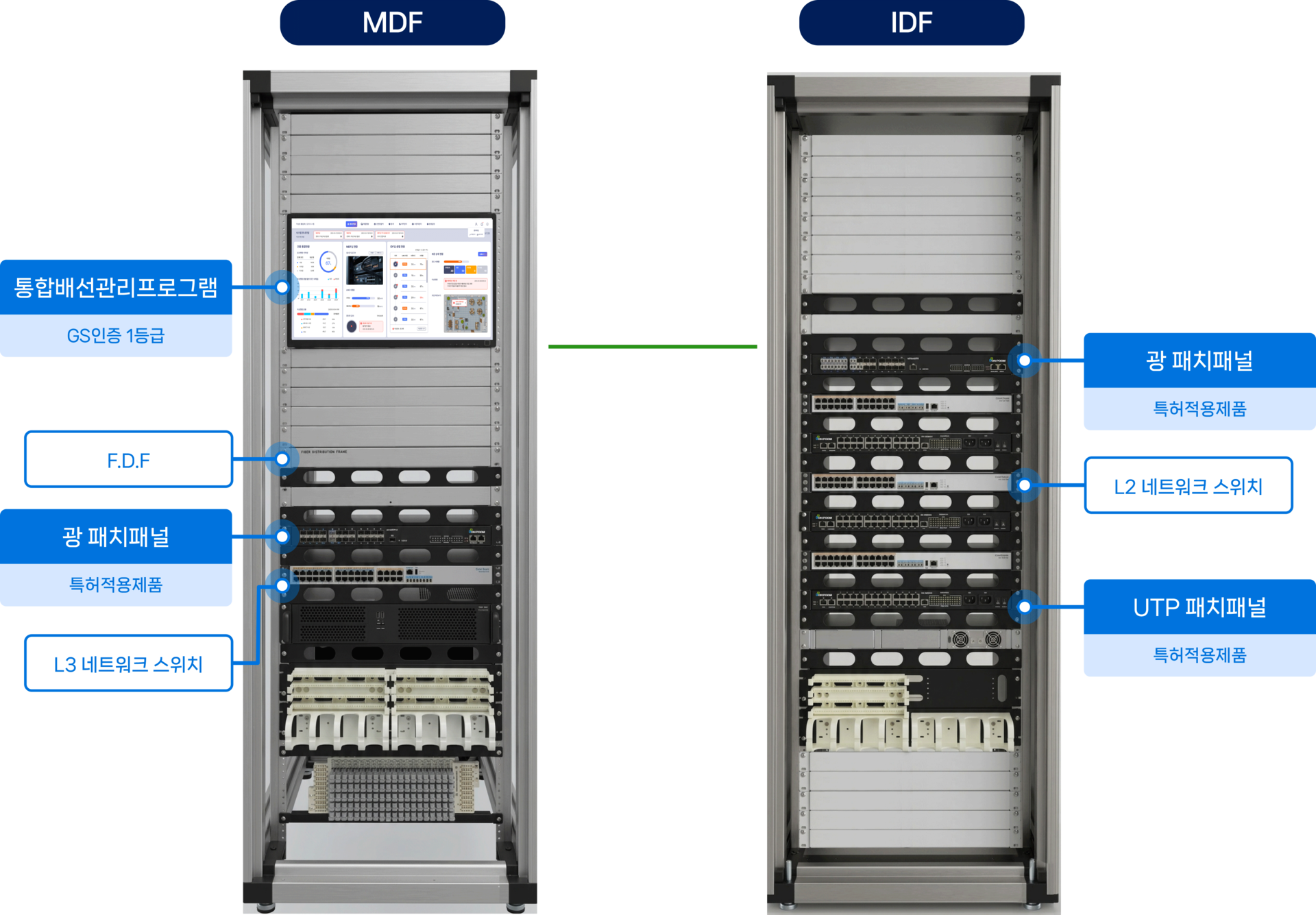

- Rack 개별 실장 상태 및 운영현황 표출

  [사용포트수, 망별포트사용량, 여유포트, 장애현황]

- Rack 상세도 실제 이미지 표출

- Rack 운영현황을 한눈에 파악하여 유지보수 용이

- 신규장비추가, 기존장비 위치변경이 용이

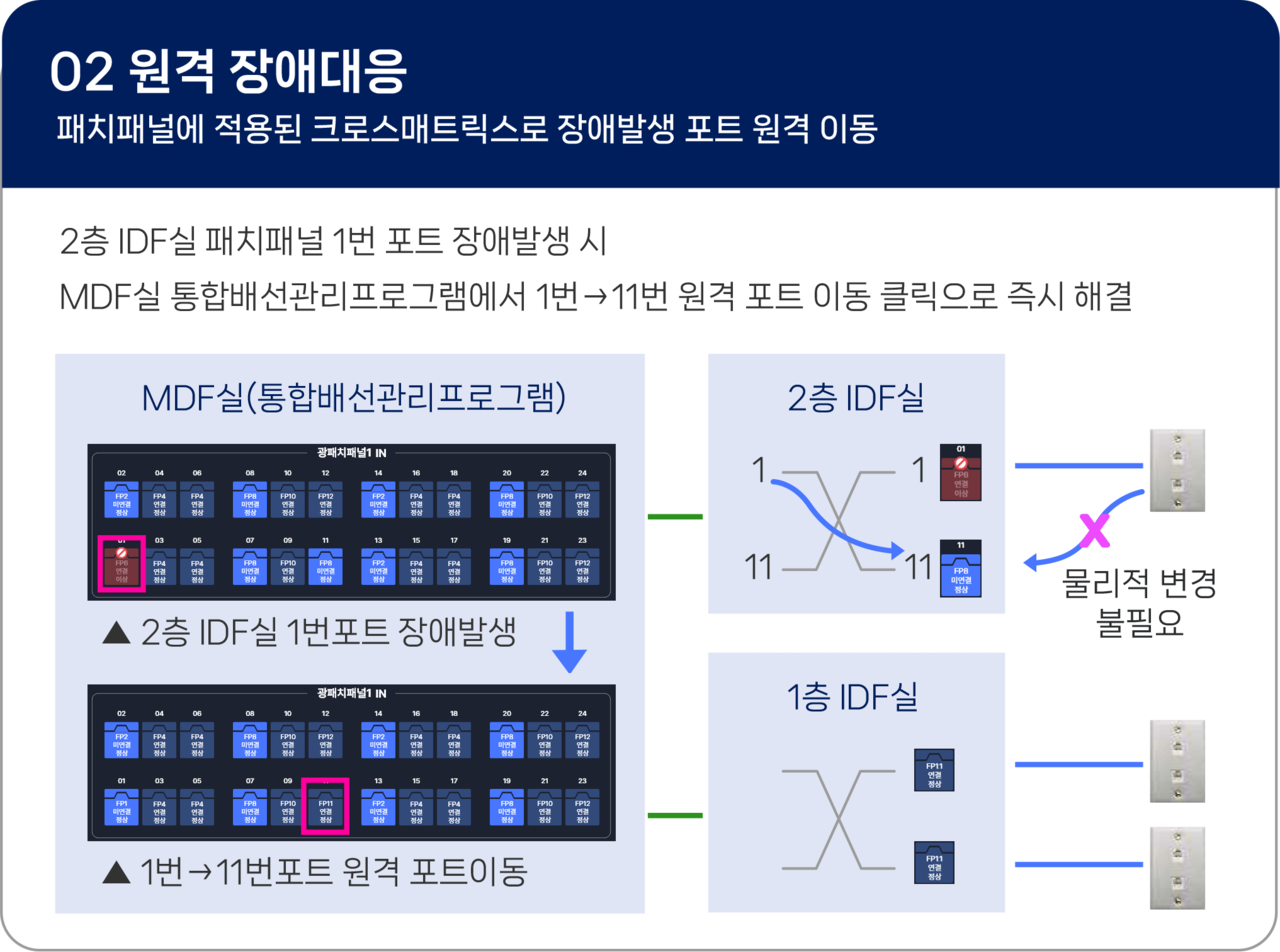

- 자리 및 부서 이동시 물리적인 케이블 변경없이 원격에서 사용 포트 변경

- 클릭한번으로 사용자 포트를 손쉽게 변경(현장 케이블 작업 불필요)

- 포트별 PoE 설정가능(활성/비활성 선택가능)

- 별도의 PoE 스위치 없이 CCTV, IPT, AP 장비연결

- 일반 스위치를 PoE 스위치로 사용가능

- 네트웍구축비용 절감 및 Rack 공간활용성 향상
